- 產品詳情
| Electrical Specifications @25℃-Operating Temperature -55℃to +130℃ | ||||||||||
| Part Number | Terminals | Rafio (±3%) | DC Resistonce (2Max | Impedance (ΩMin) | Droop | Overshoot | CMR | Frequency Range (No lood | IR @250Vdc (Min) | DWV |
| X-1584 | 1-5:6-2 | 1CT:1.79CT | (1-5)0.9 (6-2)2.5 | (6-2 )3,000 | 20% max | ±1V max | 45dB min | 75kHz to 1MH | 10K MΩ | 100 Vms |
| X-1596 | 1-5:6-2 | 1CT:2.5CT | (1-5)0.9 (6-2)2.5 | (6-2)3,000 | 20% max | ±1V max | 45dB min | 75kHz to 1MHz | 10K MΩ | 100 Vms |
特征：
單變壓器包
MIL-STD-1553應用程序
低調- 0.172英寸
重量:≤3.0 g
濕度敏感等級:1
數據：

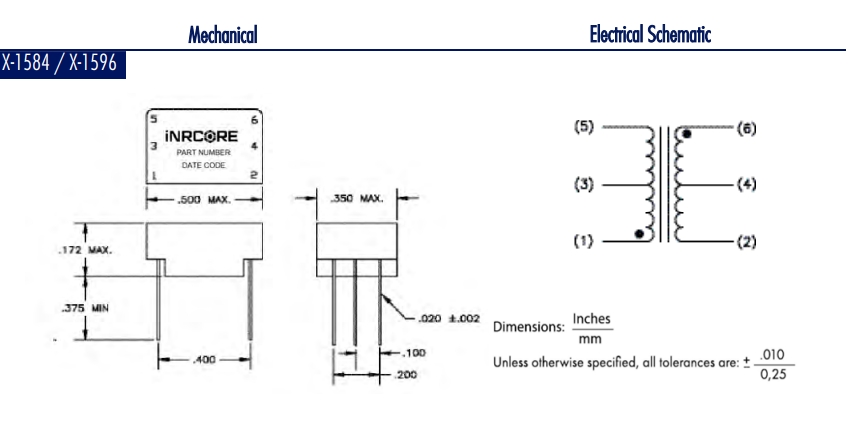

| 尺寸 | 12.7 × 8.89 × 4.37 毫米 |
|---|---|
| 安裝 | THT技術 |
| 通道數 | 單 |
| 終端 | 1-5:6-2 |
| 匝數比 | 1CT：1.79克拉 |
| 最大 DCR （mΩ） | 0.9, 2.5 |
| 阻抗 （Ω） | 3000 |
| 下垂最大 | 20% |
| 過沖 （V） | 最大 ±1V |
| CMR 最小值 （dB） | 45 |
| 工作頻率 （MHz） | 75 kHz 至 1 MHz |
| 紅外最小值 （MΩ） | 10000 |
| 紅外@ | 250 伏直流電 |
| DWV （Vrms） | 100 |
| 工作溫度 | -55°C 至 +130°C |
| 濕度敏感度等級 | 1 |
| 完成 | 錫/鉛 （Sn63/Pb37） |
| 包裝 | 散裝 |
| 年級 | 膠 輥 |
| 合格產品清單 | 不 |
| 符合 RoHS 規范 | 不 |
