霍爾效應傳感器 IC TLE4941C 設計為現代汽車動態控制和 ABS 提供轉速相關信息。輸入設計為雙線電流接口。傳感器運行無需外部組件，具有快速啟動時間和低截止頻率。優秀精度和靈敏度可以滿足嚴苛汽車要求，具有寬溫度范圍、高 ESD 和 EMC 魯棒性。采用先進 BiCMOS 技術，單片集成有源傳感器區以及信號調節電路。最后，優化壓電補償和集成動態偏移補償降低制造難度，消除磁場偏移。TLE4941C 額外配備超模壓 1.8 nF 電容器，增強 EMI 性能。
TLE4941C選型指南：
Product Name | Product Type | Ordering Code | Package |
TLE4941C in PG-SSO-2-4 | Diff. Speed Sensor | SP001952924 | PG-SSO-2-4 |
TLE4941plusC選型：
XENSIV? - TLE4941plusC 磁性速度傳感器，用于現代車輛動力學控制系統和防抱死斷裂系統。
Product Name | Product Type | Ordering Code | Package |
Advanced Diff. Speed Sensor | TLE4941plus C | SP001952932 | PG-SSO-2-53 |
潛在應用：
現代車輛動態控制系統
防抱死制動系統(ABS)
特征描述：
· 雙線電流接口
· 動態自校準原理
· 單芯片解決方案
· 無需外部組件
· 高靈敏度
· 南北極預感應
· 對壓電效應具有高抗性
· 工作氣隙大
· 寬的工作溫度范圍
· TLE4941C：1.8 nF 超模壓電容器
功能描述：
差分霍爾傳感器IC通過測量磁場的差分磁通密度來檢測鐵磁和永磁結構的運動。為了探測鐵磁性物體的運動，磁場必須由背偏永磁體提供。磁鐵的南極或北極都可以貼在IC封裝的背面未標記的一面。
通過自校準算法消除高達±20 mT的磁偏移和器件偏移。只有幾個過渡是必要的自校準。初始校準后，當輸入信號越過其最大值的算術平均值時，發生序列切換。最小值(如正弦信號的過零)。
IC的開、關狀態由高、低電流消耗指示。

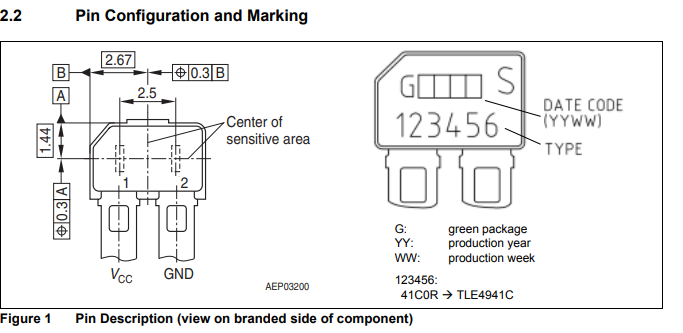

封裝：
