高可靠性晶振與COTS晶振的性能對比Q-Tech
發布時間:2025-08-29 08:48:53 瀏覽:839

一、核心對比:高可靠性 vs. COTS 振蕩器
| 對比維度 | 高可靠性振蕩器(Q-TECH) | COTS 振蕩器 |
| 設計目標 | 極端環境(航天、高溫井下等)100%可靠 | 低成本、通用場景 |
| 相位噪聲/抖動 | 嚴格優化,避免PSK通信中的誤碼(如±7.5°相位容限) | 統計偏差可能導致顯著誤碼率 |
| 晶體安裝 | 多種抗震方案(3/4點固定,太空級封裝) | 簡單2點固定(如5x7mm封裝易失效) |
| 溫度范圍 | -55°C至+125°C全范圍啟動(無冷啟動問題) | 低溫啟動故障率高 |
| 活動峰(Activity Dip) | 通過晶體設計消除干擾模式 | 易受溫度變化導致的頻率漂移影響 |
| 生產與測試 | 全流程美國本土制造,MIL標準測試(如30天老化試驗) | 亞洲代工,測試標準寬松 |
二、高可靠性振蕩器的關鍵技術
相位穩定性
相位偏差在倍頻時會放大(如10MHz的10?3弧度偏差→10GHz時1弧度),需低噪聲設計。
示例:Q-Tech的振蕩器通過晶體切割角度優化溫度性能。
抗震設計

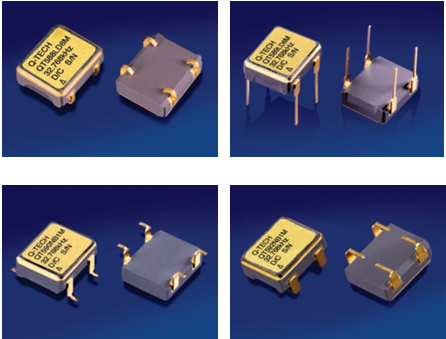

封裝方案:TO/DIP(鎳焊接)、SMD(橋式固定)、LCC(畫框式固定)。
數據支撐:4點固定比COTS的2點固定抗沖擊能力提升300%。
活動峰抑制
晶體振動耦合模式會導致電阻突變(溫度系數-20ppm/°C),Q-Tech通過設計消除。
三、制造與測試流程(MIL-PRF-55310標準)
100%全檢項目(Group A)
電氣測試(電壓、波形、啟動時間)
頻率-溫度穩定性(單度步進掃描)
過壓生存性(120%額定電壓)
抽樣測試(Group C)
振動/沖擊(非運行狀態)
鹽霧/濕熱(MIL-STD-202)
老化測試(70°C連續30天)
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
