ELMTBKUG008-EF KU波段GaN BUC
發布時間:2024-10-22 14:15:38 瀏覽:1363

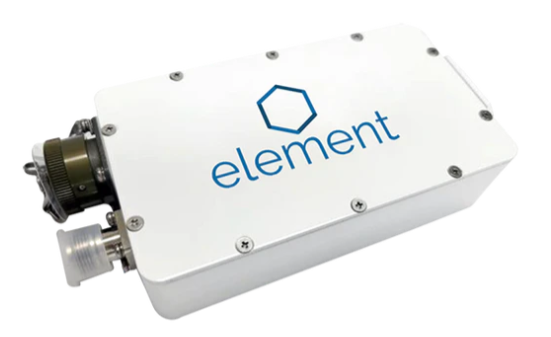

Norsat International Inc. 推出的 Element 系列(ELMTBKUG008,ELMTBKUG016) KU 波段 GaN BUC是一款高性能的固態功率放大器,專為衛星通信領域的高功率需求而設計。以下是該產品的詳細介紹:
一、規格參數
頻段:Ku波段
輸入頻率范圍:950-1700 MHz
本振(LO)頻率:12.80 GHz
輸出頻率范圍:13.75-14.50 GHz
額定輸出功率:8W
二、射頻(RF)規格
1. 增益平坦度
在54MHz范圍內:≤1.5 dB p p。
在全頻段內:≤4.0 dB p p。
在溫度變化范圍內:≤4.0 dB p p。
2. 輸入相關
輸入功率:通過MS連接器。
輸入駐波比(VSWR):最大2.0:1。
3. 增益與輸出
線性增益(典型值):65 dB。
輸出1dB壓縮點(P1dB):最小37 dBm。
飽和輸出功率(Psat):最小37 dBm。
4. 雜散輸出
帶內雜散輸出:≤ 60 dBc。
帶外雜散輸出:≤ 50 dBc。
輸出駐波比(VSWR):最大2.0:1。
5. 相位噪聲
100Hz偏移時最大:65 dBc/Hz。
100kHz偏移時最大:95 dBc/Hz。
10kHz偏移時最大:85 dBc/Hz。
1kHz偏移時最大:75 dBc/Hz。
三、電氣規格
1. 輸入功率:通過MS連接器。
2. 監控(M&C)功能:無。
3. 功耗:最大45W。
4. 電源要求:+18到 + 60V DC。
四、接口規格
中頻(IF)連接器:F連接器。
五、其他
隨附配件:螺絲、墊片。
產品尺寸(長x寬x高):143 x 80 x 38 mm。
產品重量:0.75 kg。

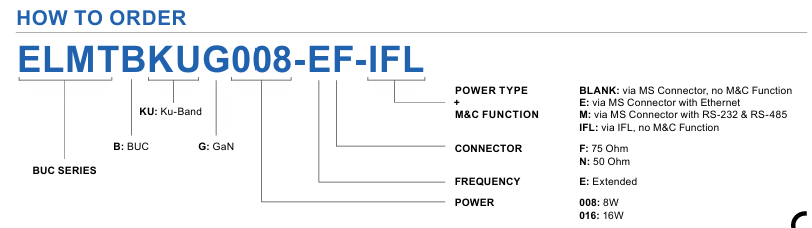

訂購指南:
