ADC3541,ADC3542和ADC3543高速模數轉換器TI德州儀器
發布時間:2024-08-20 09:14:25 瀏覽:1210

ADC3541、ADC3542 和 ADC3543 是德州儀器(TI)推出的高速模數轉換器(ADC)系列,這些器件具有14位分辨率,采樣率范圍從10 MSPS到65 MSPS。以下是這些ADC的主要特點和性能介紹:
主要特點:
1. 分辨率和采樣率:
- 14位分辨率
- 采樣率:10 MSPS、25 MSPS、65 MSPS
2. 噪聲性能:
- 本底噪聲:-155 dBFS/Hz
3. 功耗:
- 超低功耗,功耗隨采樣率變化:35 mW (10 MSPS) 至 84 mW (65 MSPS)
4. 延遲:
- 低延遲:1個時鐘周期
5. 直流精度:
- 積分非線性(INL):±0.6 LSB
- 微分非線性(DNL):±0.1 LSB
6. 基準源:
- 支持外部或內部基準
7. 輸入帶寬:
- 900 MHz (3dB)
8. 工作溫度范圍:
- 工業溫度范圍:-40°C 至 +105°C
9. 數字濾波器:
- 片上數字濾波器(可選)
- 支持多種抽取率:2倍、4倍、8倍、16倍、32倍
- 32位數控振蕩器(NCO)
10. 接口:
- 支持SDR、DDR和串行CMOS接口
11. 封裝:

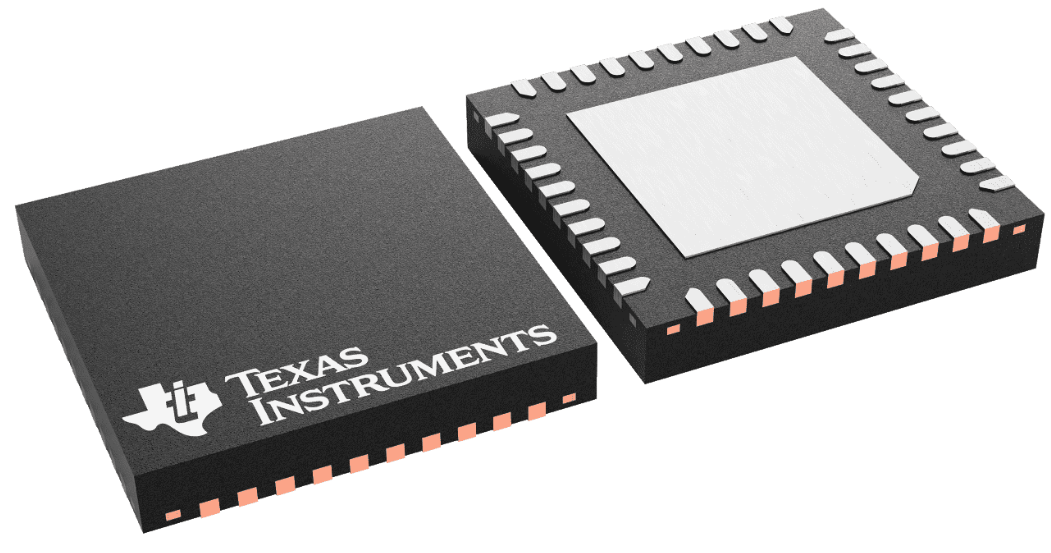

- 小尺寸:40引腳WQFN (5mm × 5mm)封裝
12. 電源:
- 1.8V單電源
性能規格:
- 輸入頻率10 MHz時:
- 信噪比(SNR):79.0 dBFS
- 無雜散動態范圍(SFDR):87 dBc(HD2、HD3)
- 最嚴重毛刺的SFDR:99 dBFS
- 輸入頻率64 MHz時:
- 信噪比(SNR):78.0 dBFS
- 無雜散動態范圍(SFDR):70 dBc(HD2、HD3)
- 最嚴重毛刺的SFDR:91 dBFS
應用:
ADC354x系列適用于需要高速、低噪聲和低功耗的多種應用,包括但不限于:
- 通信系統
- 無線基礎設施
- 測試和測量設備
- 雷達和衛星通信
- 醫療成像
這些ADC的引腳兼容性使得它們在不同速度等級的應用中可以輕松互換,同時保持一致的性能和功耗特性。
推薦資訊

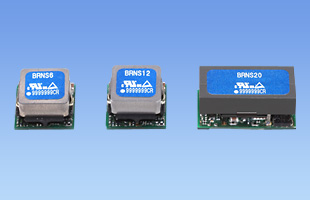

Cyntec電源產品可能作為COSEL的PoL非隔離電源模塊的替代選擇。例如,Cyntec的MSN12VD30-FR和MPN12AD06-TS在性能上與COSEL的BRFS30和BRFS30相近,且尺寸更小,適合空間有限的應用。用戶在選擇替代產品時應考慮性能、尺寸和成本等因素,以找到最適合自己需求的產品。
