Statek CX-1V晶體與PIC16C73A微控制器的結合使用
發布時間:2024-06-17 09:21:12 瀏覽:2540

CX-1V 是STATEK 公司的一款晶體,主要用于 200-240 kHz 頻率范圍內的振蕩器設計。 CX-1V 晶體的一些重要參數和推薦使用方法:
驅動水平:在 PIC16C73A 微控制器中,CX-1V 的驅動電流(OSC1, OSC2 電流)大約為 12 μA(RMS),表明它在這種應用中能夠提供足夠的驅動力。
負載電容:根據圖片信息,CX-1V 晶體在 200-240 kHz 頻率范圍內的典型動態電阻是 3 kΩ。它需要一個大約 4.5 pF 的有效負載電容(XTAL),這通常由外部添加的電容 C1 和 C2 提供。
組件推薦:雖然圖片中沒有直接列出 CX-1V 晶體所需的具體 C1 和 C2 值,但提到參考 Microchip Technology 的數據手冊 DS30390E 可以獲得適當?shù)墓ぷ鳁l件和組件值推薦。Statek 建議在布局時只添加兩個電容,其值列在數據表中。
布局考慮:圖片強調了電路板布局中雜散電容(stray capacitance)對振蕩器性能的影響,并建議采取措施來最小化這些雜散電容,如增加額外的接地來減少晶體焊盤到地的雜散電容。
應用:CX-1V 晶體與 PIC16C73A 微控制器結合使用時,在 XT 模式下,系統應在 0.5 秒內開始振蕩。
綜上所述,CX-1V 是一款適用于 200-240 kHz 頻率范圍的晶體,適用于需要精確頻率控制的振蕩器設計中。在使用時,應參考微控制器制造商(如 Microchip)的數據手冊,并結合 Statek 的建議進行電路布局和組件選擇,以確保最佳性能。
相關推薦:
Statek超小型表面貼裝石英晶體頻率10kHz~250MHz
Statek TS1/TS4溫度傳感器頻率160~350kHz
更多Statek晶振相關產品信息可咨詢立維創展。
推薦資訊

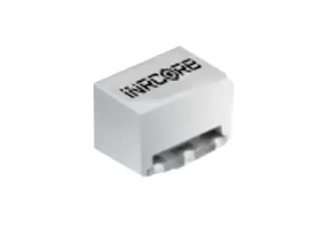

iNRCORE的T-075100NL是一款高性能的高頻表面貼裝(SMT)平衡不平衡轉換器(Balun),具備1.0 MHz至1.485 GHz的寬頻帶和低至-2 dB的插入損耗,適用于多種射頻和微波通信系統。設計堅固,能在-40 °C至+85 °C的溫度范圍內穩定工作,提供T-050150,T-050100,T-050078,T-075100型號以適應不同的阻抗匹配需求。
