TLVM13630降壓模塊(集成電感器)
發布時間:2022-03-03 17:40:05 瀏覽:2072

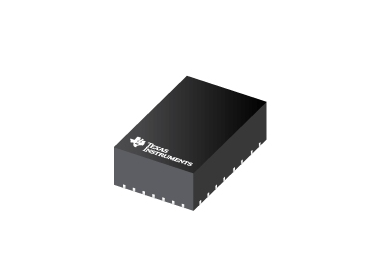

TLVM13630電源模塊是個高度集成的3A電源解決方案,它將一個36V輸入降壓DC/DC轉換器與集成成功率MOSFET、一個屏蔽電感和多個無源器件集成在熱增強QFN封裝中。30針QFN封裝可增強熱性能、緊湊外形和低EMI。該封裝的所有信號和電源引腳均分布在外圍,TLVM13630下有四個大型散熱墊,可以實現簡單的布局,在制造過程中易于加工。
TLVM13630是一個緊湊易用的電源模塊,輸出電壓范圍從1V到6V可調。它的設計目的是快速方便地實現小型PCB的電源設計。整體解決方案只需要四個外部元件,在設計過程中消除了回路補償和磁性元件選擇過程.
除了體積小、使用方便之外,TLVM13630還具有許多其他功能,包括:具有滯后功能的精密使能端子可實現外部UVLO調節,電源正常狀態指示器可實現定時控制和輸出電壓監控。小的封裝尺寸非常適合空間受限的應用。

特點
?集成化控制器、MOSFET和電感器
?4.0mm×6.0mm×1.8mm超模壓塑料封裝形式
?寬輸入電壓范圍:3V至36V
?寬輸出電壓范圍:1V至6V
?效率高達95%
?開關電源頻率范圍:200kHz至2.2MHz
?FPWM運行模式
?總輸出電壓精度為1%
?9μA低IQ電流(非開關電源)
?–40°C至105°C的工作溫度范圍
?欠壓和過壓電源模塊模式正常輸出
?針對極低EMI要求進行了優化–滿足CISPR32B類發射要求
?單調啟動至預偏置輸出
?無環路補償或自舉元器件
?具備遲緩功能的精密使能端可實現外部UVLO調節
?具備遲緩功能的熱關斷保護
?使用TLVM13630并借助WEBENCH?PowerDesigner創建定制設計方案
應用領域
?檢測和測量
?工廠自動化和控制
?航空航天和國防科技
?通用電源模塊
深圳市立維創展科技有限公司,專注于TI 德州老品牌可推出的新品,并備有備品系列儲備,可當天上線。
上一篇: Safran傳感器FADEC M88
下一篇: Bird射頻600 瓦衰減器
推薦資訊

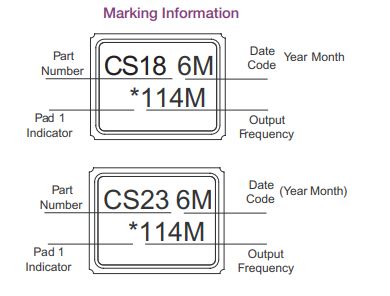

Connor-Winfield生產CS-018和CS-023兩款頻率為114.285 MHz的3.2x2.5mm表面貼裝AT切割三次泛音晶體振蕩器。特性包括±20ppm的頻率校準精度,-40℃至85℃的工作溫度范圍,RoHS標準無鉛封裝,電氣規格如頻率穩定性隨溫度變化、電容為2.5pF、驅動電平為500μA @ 100 Vdc,儲存溫度范圍為-55℃至125℃。
